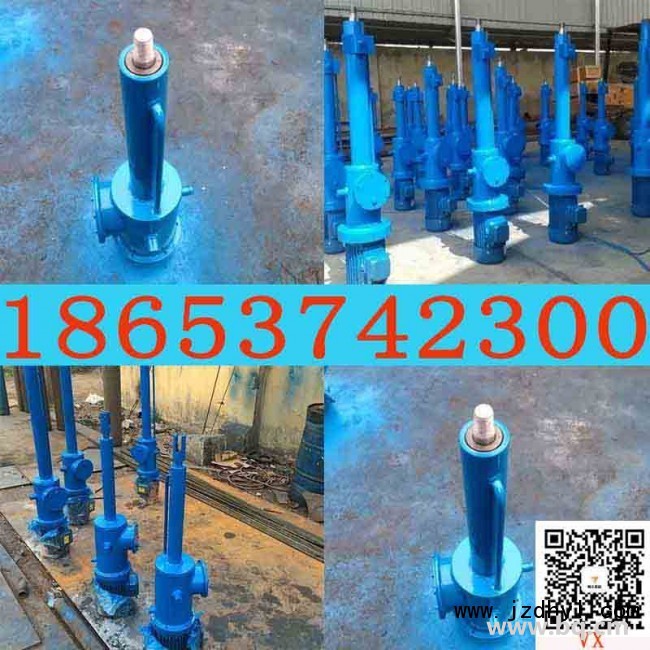

矿用直式DYTZ1.5吨推力电动推杆 大功率稳定推动

手机扫描查看

防爆型DYTZ4000工业用电液推杆矿用电动液压推杆

矿用直式DYTZ1.5吨推力电动推杆 大功率稳定推动

一天，我在课堂上，老师检查19课解释。我后面的同学由于紧张， 被错了:“乌鸦啼叫,寒霜满天，月亮躺在床里。”搞的我们哈哈大笑。

这样的笑话请同学们不要再犯了。

电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户特殊要求，配套三种调节功能，即:速度调节、推拉力调节，行程调节(行程开关*)。除了上述三种调节功能订货时需要文字注明外，其它请参照型号编制方式认真填写六大基本要素。以下举“DYTZB1000-500/110- x型电液推杆”为例，分别说明如何选型和型号编制的方式。如何选型:某一场所需要一台整体直式的电液推杆，要求电机防爆，其大推力10KN,行程500 ;MM大速度1 10MM/S,使用角度向下推，那么所选电液推杆的标准型号为: DYTZB1000-500/110-X。(B为防爆标记，x表示向下推)

型号 额定输出10N 额定速度mm/s 电机型号 行程制造范围mm 行程制造范围mm 推力 拉力 推速 拉速
DYTZ1000-/110 1000 750 110 140 Y90L-4-1.5KW 50-1500 10-110
DYTZ1750-/90 1750 1300 90 115 Y100L1-4-2.2KW 50-2000 10-90
DYTZ2500-/90 2500 2050 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ3000-/90 3000 2500 90 115 Y100L2-4-3KW 50-2000 10-90
DYTZ4000-/80 4000 2950 80 100 Y112M-4-4KW 50-2000 10-80
DYTZ5000-/60 5000 3300 60 90 Y112M-4-4KW 50-2000 10-60
DYTZ6000-/60 6000 3800 60 90 Y132S-4-5.5KW 50-2500 5-60
DYTZ7000-/50 7000 4500 50 75 Y132S-4-5.5KW 50-2500 5-50
DYTZ8000-/50 8000 5000 50 80 Y132M-4-7.5KW 50-2500 5-50
DYTZ10000-/40 10000 6500 40 60 Y132M-4-7.5KW 50-2500 5-40
DYTZ15000-/35 15000 11000 35 45 Y132M-4-7.5KW 50-2500 5-35
DYTZ20000-/25 20000 15000 25 35 Y132M-4-7.5KW 50-2500 5-25
注：1、上列表中所列电机的电压等级为380V，防护等级为IP44，绝缘等级为B级。 2、超出表列的行程制造范围或速度制造范围的，另行注明，否则按表内技术参数制造。 3、表中速度范围为水平使用时的范围，向上或向下使用的速度均为水平使用的二分之一。 4、表中所列的典型号及功率，知该型号推杆在额定输出力、额定速度为大值时的功率。电机功率与推杆推力、速度成正比。
