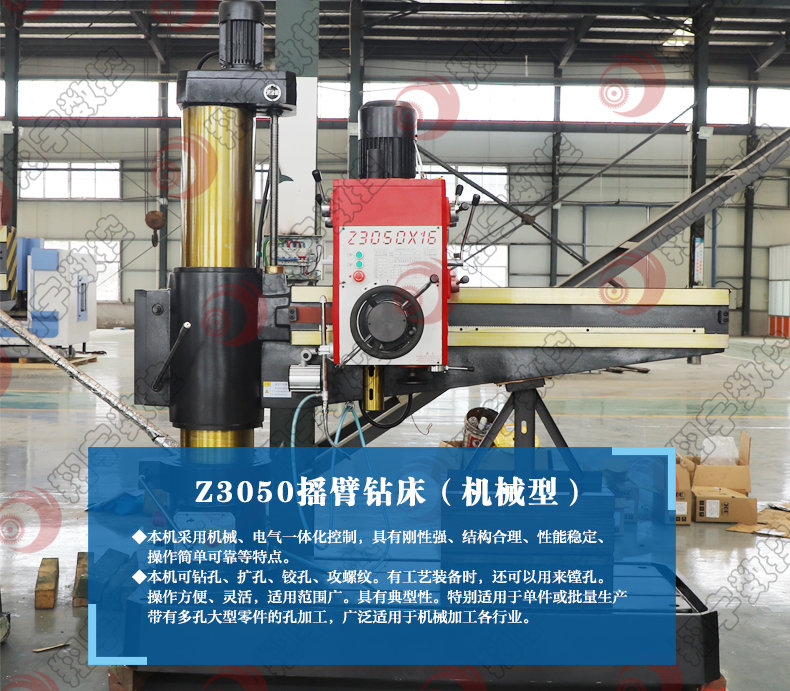

翔宇Z3050摇臂钻床(液压变速) 一键锁紧,夹紧可靠 资质齐全
关于翔宇Z3050摇臂钻床(液压变速) 一键锁紧,夹紧可靠 资质齐全信息的二维码

手机扫描查看

  • 面议
  • 起订量:1 台
  • 可售数量: 99 台
  • 支持批量采购
  • 发布时间:2021-03-08 13:20

产地:山东 枣庄市 | 归属行业:钻床

品牌:山东翔宇数控机床有限公司

有效期至:长期有效

联系人: 裴雪

手机:18763289939

联系地址:山东省枣庄市滕州市姜屯镇鲁班大道系仲路与新华路交叉口1188号

公司网址: http://xiangyuzl.b2b.bq.cm/

已有89人关注
分享:
企业信息

山东翔宇数控机床有限公司

免费企业 第 1 年

    认证信息

  • 实名认证
  • 信用认证
  • 商品合格
相似产品推荐
更多
  • 产品详情
  • 联系方式
  • 产品评价
  • 供货总量:99 台
  • 发货期限:自买家付款之日起 3 天内发货
  • 所在地:山东 枣庄市

一、公司简介:


山东翔宇数控机床有限公司主要致力于金属带锯床、加工中心、数控车床、摇臂钻床、立式钻床、立式铣床、卧式铣床、炮塔铣床、钻铣床等产品的研发、生产。

.产品概述:

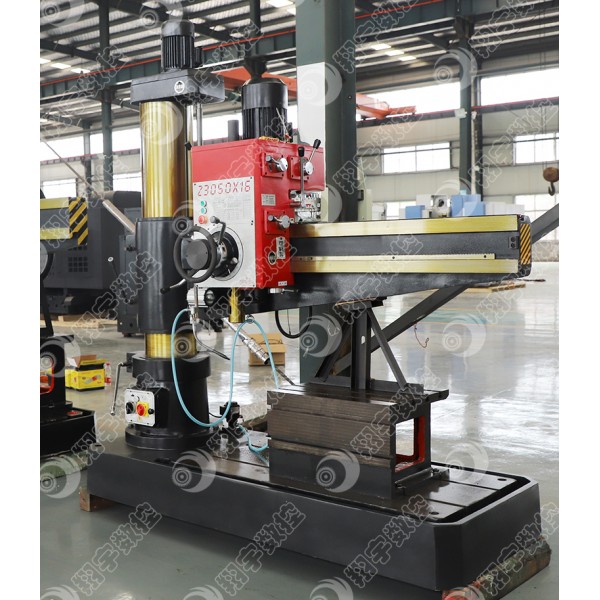

Z3050液压摇臂钻床,钻孔直径50mm,液压锁紧,液压变速。主轴箱可在摇臂上左右移动,并随摇臂绕立柱回转±180°的钻床。摇臂还可沿外柱上下升降,以适应加工不同高度的工件。较小的工件可安装在工作台上,较大的工件可直接放在机床底座或地面上。广泛应用于单件和中小批生产中,加工体积和重量较大的工件的孔。适用于锅炉、桥梁、机车车辆和造船,机械行业,等行业

三.产品特点

1、经专业化设备连续加工,确保基础部件精良。

2、采用液压预选变速机构,可节省辅助时间。

3、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,轻便快捷。

4、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

5、16级主轴转速与进给可选配出经济的切削。

6、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定,延长了使用寿命。

7、有完善的保护装置和外柱防护。

8、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久和整机的使用寿命均为加大延长。

9、新工艺涂装和不断改进的外观展示时代风范
四、主要结构:

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。

内立柱固定在底座的一端,在它的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。

主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上

五、运动形式:

当进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:

1)摇臂钻床的主运动为主轴的旋转运动

2)进给运动为主轴的纵向进给

3)辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。

六、主要技术参数:

摇臂钻床参数项目

Z3050*16/I

钻孔直径(mm

50

主轴端面至工作台距离(mm

260-1150

主轴中心至立柱母线距离(mm

360-1600

主轴行程(mm

220

主轴锥孔(莫式)

5

主轴转数范围(rpm

38-1220

主轴转数级数

6

摇臂回转角度(°

360

 主电机功率(kw

4

升降电机功率(kw

1.5

机床重量(kg

2200

 外形尺寸(mm

2170*950*2450

五、安装调试 完善筹备:

产品交付前提供详尽产品使用条件准备清单,包括地基图纸,安装辅助起重设备,辅助物料,电力、气源等技术条件,必要时提供现场筹备指导。交付:程序化安装调试,保证产品交付有序、及时,有效缩短用户生产准备周期,尽早投入使用。 个性化偏好设置:可依据需求,提供产品个性化功能、参数设置服务,以满足用户操作习惯,发挥效率。
